產品型號：JT-2000mini-2.5U
? 設備架構：
1. 一體機PC+FPGA融合架構，內置PC虛擬屏控制系統，簡化系統組網，簡單易用；
2. PC+FPGA融合架構，PC為用戶提供友好的人機界面，F(xiàn)PGA為用戶提供穩定的圖像處理能力；具有PC架構的靈活優勢，同時具備FPGA硬件架構的穩定性優勢；
3. 設備采用模塊化設計，可靈活搭配多種類的輸入輸出板卡，可升級、可擴容、可維護；
? 基本功能
4. 支持HDMI、DVI、SDI、VGA數字/模擬高清信號輸入；支持DVI、HDMI高清數字信號輸出；
5. 支持標清、高清采集及輸出；
6. 支持單端口采集1920x1080超高清信號；支持單端口輸出1920x1080超高清信號；
7. 支持視頻幀率30幀
8. 支持監控子屏同步回顯，可以設置在一個或多個顯示單元同步顯示主拼接墻的視頻窗口；
9. 單屏[敏感詞]開窗數4個，所有窗口畫面實時無丟幀顯示；
? 網絡功能
10. 網絡PC桌面推送：支持PC網絡桌面推送上墻，通過網絡把電腦桌面推送大屏實時顯示，支持多臺電腦推送；
? 視頻上拼接處理功能
11. 實現多個信號源上墻、拼接、漫游、跨屏、放大縮小、畫中畫、畫外畫、畫面疊加等各種等各種方式的顯示功能，
12. 支持全屏范圍所有信號任意開窗漫游、疊加、縮放，沒有窗口位置、尺寸、比例限制；
13. 支持單屏多窗口分割；
14. 支持超高清特效字幕功能，字幕的字體、顏色、大小、滾動速度及方向、背景顏色、背景透明度等都可靈活選擇；
15. 支持超高清靜態底圖，底圖支持多種圖片格式，支持多窗口靜態布局，更換快捷簡單，讓大屏底圖更絢麗多彩；
16. 輸出端高清特效字幕，像素級顯示，支出頂部滾動、全屏滾動，幀級同步；
17. 支持超高清靜態底圖本機存儲，USB接口拷貝，支持多種格式快速更換，底圖任意布局；
18. 支持WEB控制功能，可用于電腦/手機/平板通過WEB瀏覽器切換預案場景；
19. 支持256個預案場景保存；
20. 場景切換，可以提前預設很多種場景，輕松實現各種場景的任意切換，支持場景輪巡，可自定義輪巡時間間隔；
21. 支持多層級用戶管理，每個用戶可設定不同的操作權限；
? 其它功能
22. 風扇智能調速功能，可以根據設備配置及各區域溫度情況自動調節風扇轉速，實現綠色節能環保；
23. 支持輸出端口映射技術，設備與顯示單元之間的連接線材無需一一對應，保證連接有效即可，在控制軟件里完成端口映射設定，大大簡化安裝程序和縮短安裝時間；
24. 支持矩陣聯動控制，支持串口控制大屏開關機；
25. 支持二次開發，提供第三方用戶控制協議和接口；
26. 支持多機級聯，單用戶操作界面；
27. 自主知識產權自適應去隔行、縮放、OSD技術，畫面流暢清晰；
28. 加密功能，可以對產品使用時限進行控制。
? 規格

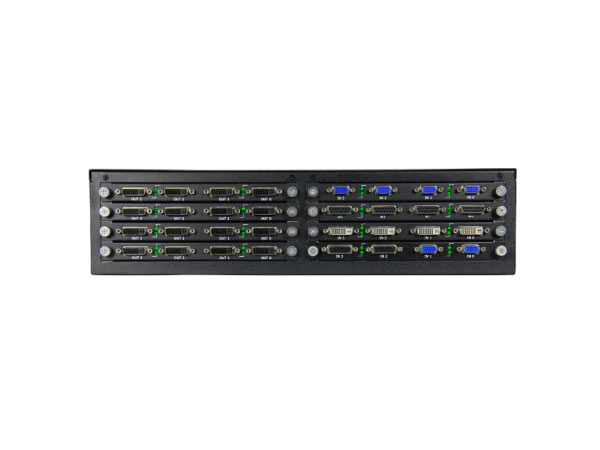

29. 2.5U主控機
30. 8個輸入輸出槽位，4個輸入槽位，4輸出槽位，尺寸480*360*110，重量10K，功耗200W；
31. [敏感詞]高清輸出16路（可配置：DVI、HDMI高清信號卡）
32. [敏感詞]高清輸入14路（可配置：DVI、HDMI、SDI、VGA高清信號卡）
33. [敏感詞]標清輸入112路（可配置BNC標清信號卡）
34. [敏感詞]PC桌面推送14路
|
輸入信號卡 |
||
|
型號卡 |
輸入端口數 |
信號端口參數 |
|
DVI信號卡： |
4 |
DVI-D，兼容HDMI，支持1920*1080P |
|
HDMI 信號卡： |
4 |
HDMI1.3數字接口， 支持1920*1080P |
|
SDI 信號卡： |
4 |
SDI/HD-SDI支持分辨率720P50/60,1080P25/30/50/60 |
|
VGA 信號卡： |
4 |
DB-15M模擬接口，支持1920*1080P； |
|
BNC 信號卡： |
4 |
15P針接口，每個接口可通過尾線連接8路BNC信號源 |
|
PC桌面推送信號卡： |
2 |
單個網口支持2路桌面推送 |
|
輸入信號卡 |
||
|
型號卡 |
輸出端口數 |
信號端口參數 |
|
DVI信號卡： |
4 |
DVI-D數字接口，[敏感詞]支持1920*1080P |
|
HDMI信號卡： |
4 |
HDMI數字接口，[敏感詞]支持1920*1080P |
|
子屏回顯信號卡： |
1 |
同步回顯大屏信號 |
|
控制單元 |
||
|
顯示接口： |
1個VGA、1個HDMI，支持外接顯示器,顯示處理器的人機交互界面 |
|
|
USB口： |
4個，支持外接鼠標鍵盤對處理器進行控制 |
|
|
RJ45網口： |
1個，10/100M/1000M自適應，支持局域網內其他設備對處理器進行遠程控制 |
|
|
RS232串口： |
1個，支持聯動控制、大屏幕以及中控的接入 |
|
|
環境參數 |
||
|
電源： |
100VAC~240VAC 50/60Hz |
|
|
工作溫度： |
工作溫度：-30℃~50℃ |
|
|
工作濕度： |
相對濕度：5％～95％ 無冷凝 |
|
|
軟件 |
||
|
控制軟件： |
MultiVideoController |
|
|
桌面發送客戶端軟件： |
MeetingCenter |
|
